Стальная емкость ЦентрСнабПром РВС-15

Конструктивные особенности ЦентрСнабПром РВС-15

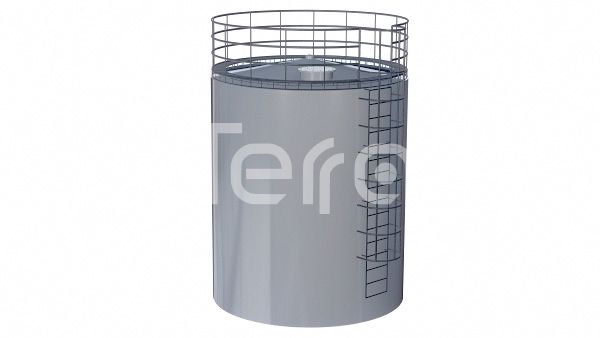

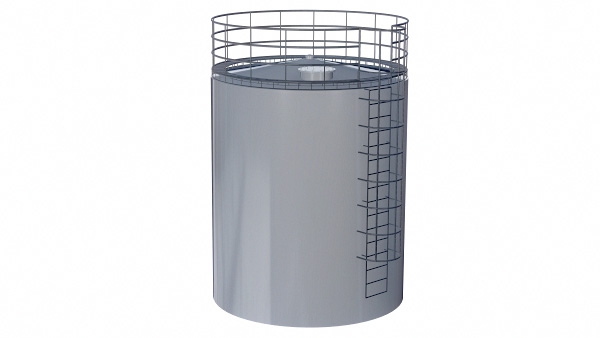

ЦентрСнабПром РВС-15 — вертикальная стальная конструкция объемом 15 м³ для наземного хранения жидкостей. Корпус из листовой стали обеспечивает высокую механическую прочность и устойчивость к нагрузкам, а вертикальная цилиндрическая форма позволяет рационально использовать площадь при установке на подготовленный фундамент.

Основные особенности модели:

• номинальный объем 15 м³ — подходит для производственных, пожарных и хозяйственных задач;
• стальной корпус: марки Ст3, 09Г2С или нержавеющая сталь;
• толщина стенки от 4 мм;
• люк-лаз для обслуживания и контроля;
• возможность установки дополнительных патрубков, лестниц и оборудования.

Применение

ЦентрСнабПром РВС-15 предназначен для хранения, накопления и подачи воды (питьевой и технической), светлых и темных нефтепродуктов, продуктов химической промышленности, а также для создания запаса воды в противопожарных системах. Подходит для объектов, где требуется надежная наземная конструкция с возможностью оснащения обогревом и теплоизоляцией.

Преимущества модели ЦентрСнабПром РВС-15

Стальные вертикальные резервуары востребованы благодаря прочности, устойчивости к механическим воздействиям и возможности эксплуатации в широком диапазоне температур. Конструкция РВС-15 от ЦентрСнабПром рассчитана на длительный срок службы при соблюдении условий эксплуатации.

Преимущества металлической конструкции:

• высокая несущая способность — выдерживает заполнение жидкостью с плотностью до 1000 кг/м³;
• возможность оснащения системой обогрева (ТЭНы, греющий кабель, змеевик);
• нанесение антикоррозионных покрытий (грунт, эмаль, эпоксид) увеличивает срок службы;
• ремонтопригодность — возможна сварка, замена элементов;
• герметичность сварных швов, подтвержденная испытаниями.

Комплектация и варианты доработки

Комплектация ЦентрСнабПром РВС-15 зависит от схемы подключения и назначения. Конструкция может быть адаптирована под индивидуальные требования заказчика.

В стандартное исполнение могут входить:

• люк-лаз (Ду600 / Ду800) для ревизии;
• патрубки подачи, слива, вентиляции;
• опоры (ложементы) для установки на фундамент;
• лестница и смотровая площадка (по запросу);
• дополнительные технологические отверстия по чертежу.

По необходимости устанавливается теплоизоляция (ППУ, минвата с кожухом), система обогрева, датчики уровня, сигнализаторы, манометры и другое оборудование.

Установка и фиксация

Перед монтажом ЦентрСнабПром РВС-15 необходимо подготовить ровное железобетонное основание, рассчитанное на массу заполненной конструкции (до 15 тонн).

При установке рекомендуется соблюдать следующие условия:

• обеспечить доступ ко всем патрубкам и люку-лазу;
• при монтаже на ложементы использовать анкерные болты;
• предусмотреть заземление (особенно при хранении нефтепродуктов);
• при необходимости — дополнительная фиксация от опрокидывания (тросы, талрепы);
• исключить контакт корпуса с острыми предметами и грунтом.
