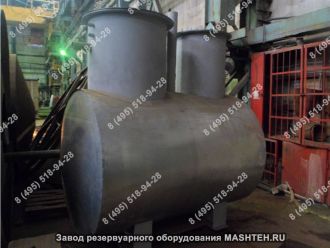

Стальная емкость СтройТехМаш ЕП-16

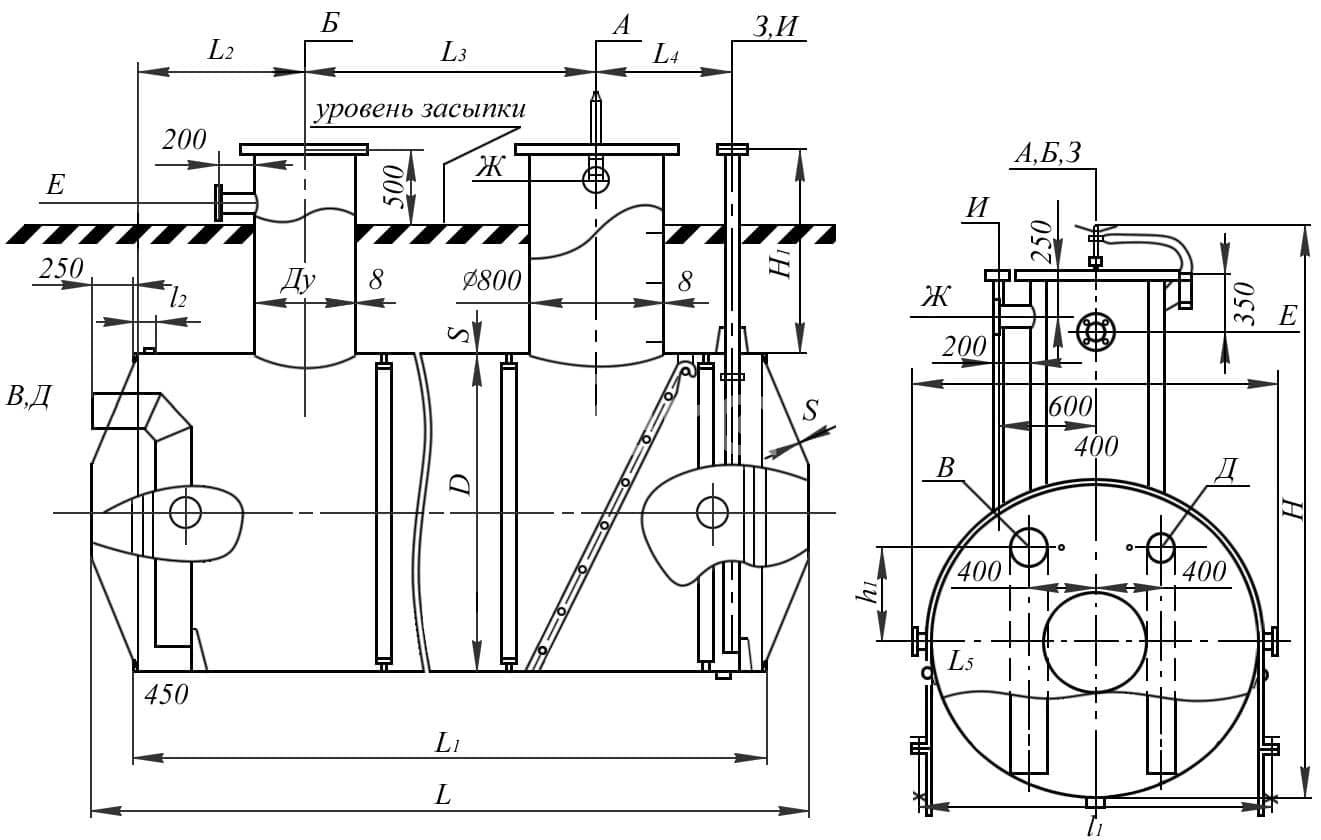

Конструктивные особенности подземной емкости ЕП-16

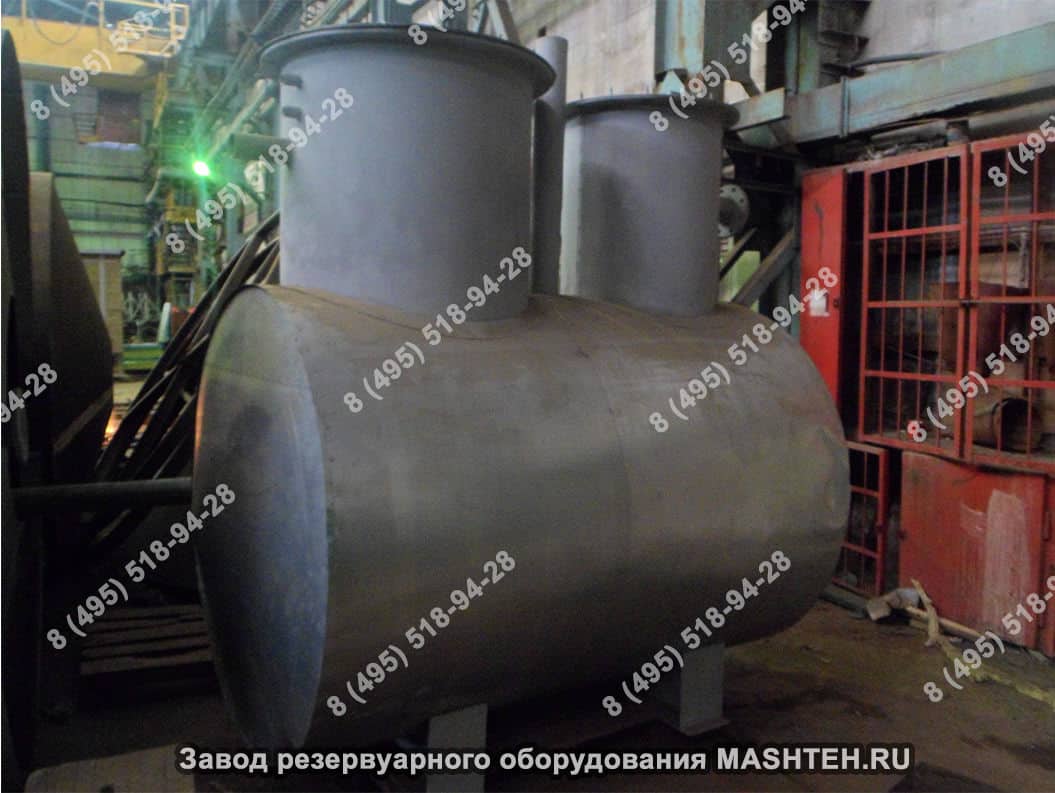

Емкость ЕП-16 представляет собой горизонтальный стальной аппарат цилиндрической формы, предназначенный для установки в грунт. Корпус диаметром 2000 мм и длиной 5300 мм изготавливается из листовой стали толщиной 8 мм. Днища — конические или эллиптические, обеспечивающие устойчивость к давлению грунта и транспортировочным нагрузкам. Аппарат рассчитан на рабочее давление 0,07 МПа и температуру среды до 80 °C. Расчетный срок службы без термообработки составляет 20 лет, с термообработкой — 12 лет.

Ключевые характеристики:

• объем 16 м³ — оптимален для промышленных объектов, нефтебаз и топливных терминалов;
• стальной корпус (группа сосуда 5а по ОСТ 26 291-94), устойчивый к коррозии при содержании H2S не более 1,8%;
• два люка для ревизии и монтажа насосного оборудования;
• рабочее давление 0,07 МПа, пробное — 0,2 МПа;
• рабочая температура от −45 до +80 °C, расчетная до 100 °C.

Применение

Емкость ЕП-16 используется для сбора и временного хранения остатков светлых и темных нефтепродуктов, нефти, масел, конденсата и водонефтяных смесей. Аппарат монтируется под землей на предприятиях нефтепереработки, нефтехимии и газовой отрасли. Рабочая среда — слабоагрессивная, скорость коррозии не превышает 0,1 мм/год.

Преимущества модели ЕП-16

Подземные стальные резервуары востребованы благодаря высокой механической прочности, герметичности и длительному сроку службы в условиях агрессивных сред. ЕП-16 адаптирована к высоким нагрузкам грунта и перепадам температур.

Основные достоинства:

• устойчивость к деформациям при монтаже и эксплуатации;
• возможность работы с нефтепродуктами, маслами и слабоагрессивными жидкостями;
• срок службы до 20 лет при соблюдении условий эксплуатации;
• ремонтопригодность — возможность замены люков и штуцеров;
• соответствие требованиям ОСТ 26 291-94 и наличие паспорта сосуда.

Комплектация и варианты доработки

Базовая комплектация ЕП-16 включает корпус с двумя люками, штуцеры для технологических линий и электронасосный агрегат (тип MB 50/50 или АХПО-Е 45/54-К-2Г в зависимости от необходимости термообработки). Для специфических задач изделие может быть доработано.

Стандартное оснащение:

• цилиндрический корпус с коническими или эллиптическими днищами;
• две горловины с люками (DN 600 мм) для ревизии и насоса;
• штуцеры под задачи заказчика (вход, выход, вентиляция, КИП);
• опорные лапы для фиксации на фундаменте;
• антикоррозионная защита (наружное полимерное покрытие).

По дополнительному заказу устанавливаются: змеевиковый или электрический подогреватель (модификация ЕПП), теплоизоляция толщиной до 100 мм, датчики уровня и сигнализаторы, насосное оборудование повышенной мощности.

Установка и фиксация

Перед монтажом необходимо подготовить котлован с армированным бетонным основанием. Грунт в месте установки должен выдерживать нагрузку заполненной емкости (масса пустого аппарата 3350 кг, с продуктом — до 19,5 т).

Рекомендуемые условия монтажа:

• дно котлована выравнивается и уплотняется, заливается бетонная плита толщиной не менее 250 мм;
• исключить контакт корпуса с острыми камнями и строительным мусором;
• подключение трубопроводов выполняется без натяжения и перекосов;
• при высоком уровне грунтовых вод предусмотреть анкерное крепление к плите;
• для подъема и установки использовать кран грузоподъемностью не менее 5 тонн;
• обратную засыпку производить послойно (слои 20–30 см) с уплотнением.
