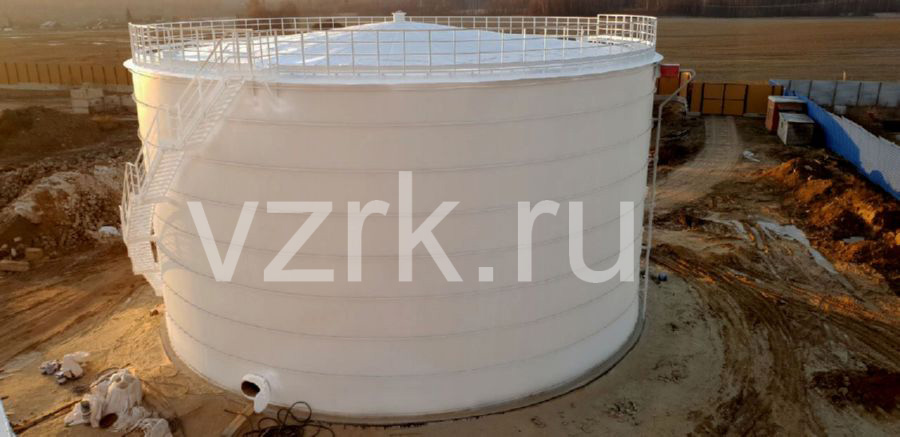

Стальная емкость ВЗРК РВС 5000

Конструктивные особенности РВС‑5000

РВС‑5000 — вертикальный стальной цилиндрический резервуар вместимостью 5000 м³, предназначенный для наземного хранения нефти, нефтепродуктов, технической воды и других неагрессивных жидкостей. Корпус из низколегированной или углеродистой стали (09Г2С, Ст3сп) собирается из рулонных заготовок или полистовым методом, что обеспечивает высокую скорость монтажа и герметичность швов. Стационарная коническая или сферическая крыша, а также возможность установки плавающей крыши/понтона позволяют минимизировать потери продукта от испарения.

Основные особенности модели:

• номинальный объем 5000 м³ — оптимален для нефтебаз, терминалов и промышленных объектов;
• внутренний диаметр стенки 20920–22800 мм, высота стенки 11920–14900 мм (в зависимости от проекта);
• количество поясов стенки — 8 или 10, толщина верхнего пояса 8 мм, нижнего — 10 мм;
• днище с окрайками (толщина центральной части 5 мм, окраек 8–10 мм);
• возможность исполнения с подогревом, теплоизоляцией и защитой от коррозии.

Применение

РВС‑5000 широко используется на предприятиях нефтегазового комплекса, энергетики, химической и пищевой промышленности. Резервуар пригоден для длительного хранения жидкостей в различных климатических условиях (от –45 до +80 °C). Благодаря использованию разных марок стали возможна адаптация под конкретный тип продукта.

Преимущества модели РВС‑5000

Вертикальные стальные резервуары зарекомендовали себя как надежные и экономичные решения для хранения больших объемов жидкостей. РВС‑5000 сочетает проверенные конструктивные решения и современные технологии производства.

Ключевые преимущества:

• высокая механическая прочность и устойчивость к ветровым и сейсмическим нагрузкам;
• срок службы не менее 20 лет при соблюдении регламентов эксплуатации;
• возможность хранения широкого спектра продуктов — от нефти до технической воды;
• наличие сертификатов соответствия (ТР ТС 010/2011, ГОСТ 31385‑2023);
• ремонтопригодность и возможность модернизации (установка понтона, подогрева, автоматики).

Комплектация и варианты доработки

Базовая комплектация РВС‑5000 включает все необходимые конструктивные элементы для безопасной эксплуатации. По желанию заказчика резервуар оснащается дополнительным оборудованием, повышающим эффективность хранения и автоматизацию процессов.

Стандартная комплектация:

• корпус со стенкой, днищем и щитовой (или сферической) крышей;
• лестница с ограждениями и площадки обслуживания;
• люки (лазы), патрубки приема и выдачи продукта;
• штуцеры под технологические трубопроводы и КИП;
• антикоррозийное покрытие наружных и внутренних поверхностей.

По желанию устанавливаются: плавающая крыша или алюминиевый понтон для сокращения потерь от испарения; система подогрева (змеевиковый или электрический); тепловая изоляция толщиной до 100 мм; датчики уровня, сигнализаторы, насосное оборудование; устройства для отбора проб и дренажа. Проект разрабатывается с учетом конкретных условий объекта.

Установка и фиксация

Монтаж РВС‑5000 выполняется на подготовленное бетонное основание (железобетонная плита или кольцевой фундамент). Перед началом работ разрабатывается проект производства работ (ППР), учитывающий грузоподъемность крановой техники и последовательность сборки.

Основные требования к установке:

• основание должно быть рассчитано на вес заполненного резервуара (до 5100 тонн с продуктом);
• подъем и установка частей резервуара проводятся кранами грузоподъемностью не менее 50 т (для рулонных заготовок);
• сварные соединения проходят неразрушающий контроль (радиография, ультразвук);
• после окончания сборки проводятся гидравлические испытания на прочность и герметичность;
• при высоком уровне грунтовых вод предусматривается анкерное крепление днища к фундаменту.
