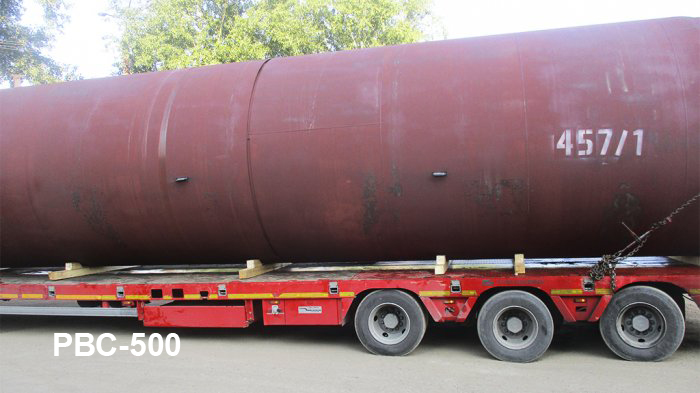

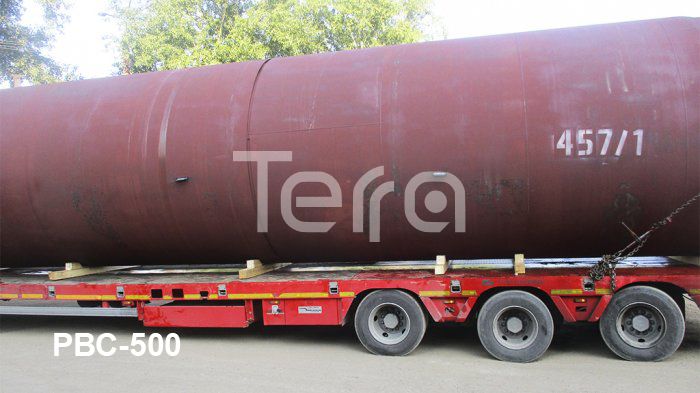

Стальная емкость ЗЭОТЭК РВС-500

Конструктивные особенности ЗЭОТЭК РВС-500

ЗЭОТЭК РВС-500 — это стальная вертикальная конструкция номинальным объемом 500 м³, предназначенная для наземного размещения. Корпус выполнен из листовой стали марок Ст3, 09Г2С или нержавеющей 12Х18Н10Т, что обеспечивает надежность при хранении различных жидкостей. Вертикальная форма и коническая каркасная крыша гарантируют устойчивость конструкции и равномерное распределение нагрузок.

Основные особенности модели:

• внутренний диаметр 8530 мм, высота стенки 9000 мм;
• толщина стенки от 5 мм с припуском на коррозию 1 мм;
• количество поясов стенки — 6;
• наличие шахтной или кольцевой винтовой лестницы для обслуживания;
• оснащается люками-лазами, патрубками подвода/отвода, уровнемерами;
• общая масса металлоконструкций — около 17,8 т.

Применение

Резервуар ЗЭОТЭК РВС 500 широко используется в нефтяной, химической, пищевой и коммунальной отраслях. Он подходит для приема, хранения и выдачи нефтепродуктов, технической и питьевой воды, жидких удобрений, а также других неагрессивных сред. Возможна эксплуатация в резервуарных парках и на промышленных объектах с сейсмичностью до 9 баллов.

Преимущества модели ЗЭОТЭК РВС 500

Стальные вертикальные резервуары отличаются высокой механической прочностью, долговечностью и возможностью эксплуатации в широком диапазоне климатических условий. Конструкция РВС 500 от ЗЭОТЭК спроектирована с учетом российских стандартов и адаптирована к тяжелым условиям промышленных площадок.

Преимущества материала и конструкции:

• высокая несущая способность стенки и днища;
• стойкость к деформациям при перепадах температуры;
• возможность нанесения антикоррозионных покрытий;
• ремонтопригодность и доступность осмотра;
• герметичность сварных швов, подтвержденная лабораторией неразрушающего контроля.

Комплектация и варианты доработки

Комплектация ЗЭОТЭК Резервуара РВС 500 зависит от технического задания и условий эксплуатации. Завод предлагает как стандартное исполнение, так и индивидуальные решения по чертежам заказчика.

В базовую комплектацию могут входить:

• люки-лазы (600×900 мм и круглый 600 мм);
• патрубки подвода, отвода, перелива и опорожнения;
• шахтная или кольцевая лестница с площадками;
• вентиляционные патрубки;
• кронштейны для крепления заземления и молниеприемников.

Дополнительно устанавливаются уровнемеры, системы орошения, утепление, пеногенераторы. Доработка возможна по эскизу или техзаданию.

Установка и фиксация

Перед монтажом резервуара необходимо подготовить железобетонное основание, рассчитанное на полный вес заполненной конструкции (свыше 500 т). Монтаж производится на месте эксплуатации методом рулонирования или полистовой сборки.

Рекомендации по установке:

• основание должно быть ровным и гидроизолированным;
• предусмотреть анкерное крепление для ветровых нагрузок;
• подключать трубопроводы с компенсаторами температурных расширений;
• выполнить заземление и молниезащиту по проекту;
• после сборки провести гидроиспытания и контроль сварных швов.
