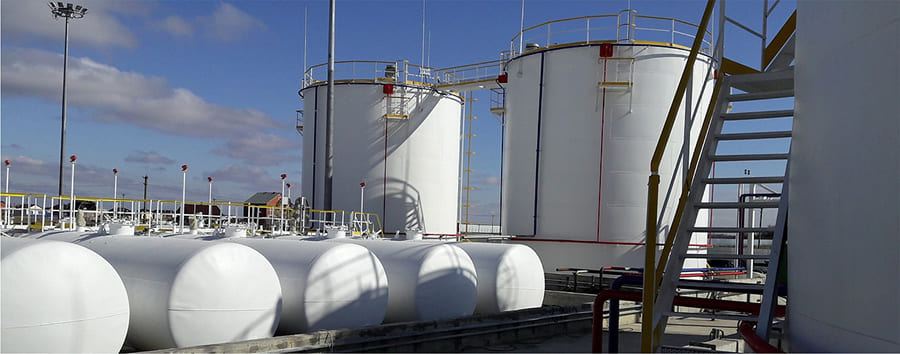

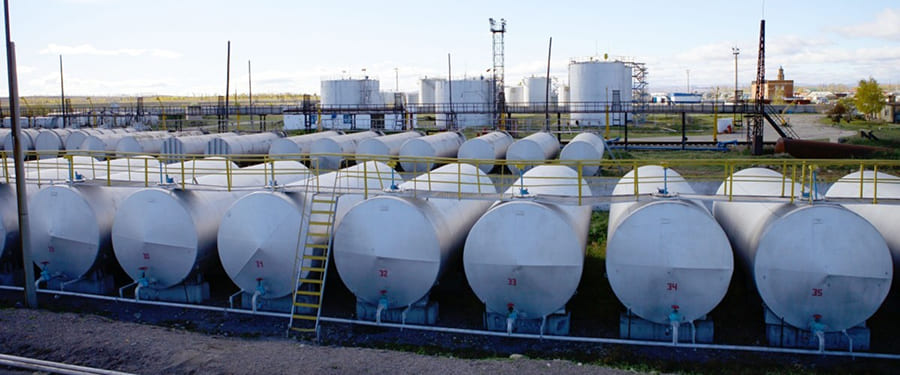

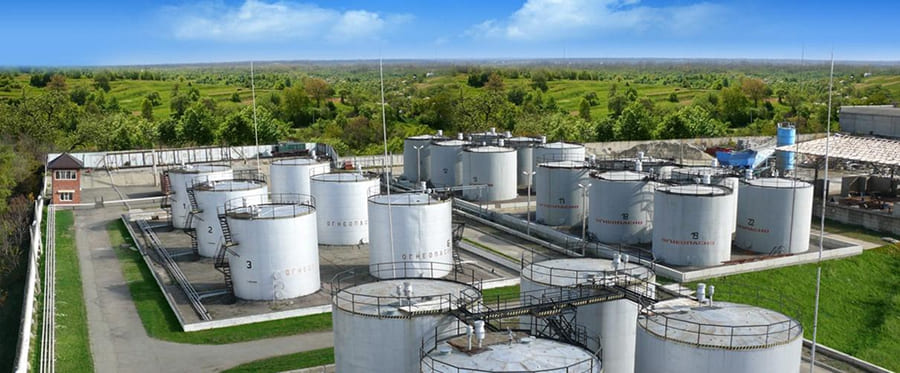

Резервуарный парк — это инженерный комплекс из нескольких резервуаров, трубопроводов, запорной арматуры, насосного оборудования, систем контроля, автоматики и элементов противопожарной защиты. Такие объекты используют для приема, хранения, учета и выдачи воды, топлива, ГСМ, нефтепродуктов, технических и промышленных жидкостей.
В отличие от одиночной емкости, резервуарный парк проектируется как единая система: подбирается общий объем хранения, количество резервуаров, схема обвязки, способ наполнения и выдачи продукта, обвалование, ливневая канализация, насосная группа, датчики уровня, контроль утечек и доступ для обслуживания.
Выбирая нашу компанию, вы получаете комплексное решение «резервуарный парк под ключ» — от проектирования до монтажа. Мы предлагаем оптимальное соотношение цены и качества, что делает наши емкостные парки идеальным выбором для вашего бизнеса. Мы предлагаем нашим клиентам выгодные условия покупки, включая гибкие цены, доставку и установку резервуаров. Кроме того, мы обеспечиваем гарантийное и постгарантийное обслуживание, что позволяет вам быть уверенными в качестве нашей продукции. Наша команда готова предоставить техническую поддержку и консультации по эксплуатации, чтобы вы могли максимально эффективно использовать приобретенные емкости для хранения нефти и нефтепродуктов.
Оформить заказ у нас очень просто. Вы можете связаться с нами по указанным контактным данным или воспользоваться удобными способами связи на нашем сайте. Мы готовы помочь вам на каждом этапе - от выбора резервуара до его установки.
Правильный расчет резервуарного парка – залог его эффективной и безопасной эксплуатации. Рассмотрим основные шаги, которые помогут определить необходимый объем и количество емкостей. Для более точного и комплексного расчета рекомендуем обратиться к нашим специалистам. Мы проведем детальный анализ ваших задач и предложим оптимальное решение, учитывающее все технические и экономические аспекты.
Для цилиндрических вертикальных резервуаров:
V = π × (D/2)² × H × K
где:
- V — объем резервуара, м³- D — диаметр резервуара, м- H — высота резервуара, м- K — коэффициент заполнения (обычно 0.85-0.95)
Для прямоугольных резервуаров:
V = L × W × H × K
где:
- L — длина резервуара, м- W — ширина резервуара, м- H — высота резервуара, м- V_резервуара — объем одного резервуара, м³
N = V_общ / V_резервуара
где:
- N — количество резервуаров- V_общ — общий требуемый объем хранения, м³- V_резервуара — объем одного резервуара, м³
С учетом резервирования:
N_итог = N × (1 + R / 100)
где:
- R — процент резервирования, %
Для цилиндрических резервуаров:
S_площадка = N × (π × D² / 4) × K_размещение
где:
- K_размещение — коэффициент размещения (1.1-1.3)
Для прямоугольных резервуаров:
S_площадка = N × (L × W) × K_размещение
Производительность = V_сутки / V_резервуара
где:
- V_сутки — суточный объем потребления/поставки, м3
T = V_резервуара / Q_поток
где:
- T — время, часы- Q_поток — объемный расход, м³/час
Коэффициент_запаса = V_резервуара / V_максимальное_потребление
Запас_дней = V_общ / V_сутки
| Объект | Для чего нужен парк | Что важно учесть |
|---|---|---|
| Нефтебазы и склады ГСМ | Прием, хранение, учет и отпуск топлива, масел и нефтепродуктов | Тип продукта, общий объем, РВС или РГС, обвалование, насосы, учет и пожарная безопасность |
| АЗС и топливозаправочные пункты | Хранение и выдача бензина, дизельного топлива и других ГСМ | Подземное или наземное размещение, двустенные емкости, контроль утечек, дыхательная арматура |
| Промышленные предприятия | Запас сырья, топлива, технической воды или технологических жидкостей | Расход продукта, температурный режим, химическая совместимость, обвязка и автоматизация |
| Котельные и энергетические объекты | Хранение основного или резервного запаса топлива | Подогрев, утепление, насосная группа, фильтрация, резервирование и бесперебойная подача |
| Коммунальные и водоснабжающие объекты | Создание запаса воды, технических жидкостей или реагентов | Санитарные требования, материал резервуаров, схема наполнения, контроль уровня и обслуживание |
| Химические и производственные площадки | Хранение реагентов, растворов и промышленных жидкостей | Совместимость материала, вентиляция, защита от проливов, контроль среды и требования проекта |
| Элемент | Назначение |
|---|---|
| Резервуары РВС, РГС или полимерные емкости | Основное хранение продукта: воды, топлива, нефтепродуктов, реагентов или технических жидкостей |
| Технологические трубопроводы | Связывают резервуары между собой, насосами, точками приема, выдачи и перекачки |
| Запорная и регулирующая арматура | Обеспечивает управление потоками, отключение отдельных линий и безопасное обслуживание |
| Насосное оборудование | Используется для приема, перекачки, выдачи продукта и поддержания требуемого режима работы |
| Системы контроля уровня и учета | Позволяют отслеживать остатки, движение продукта, заполнение резервуаров и аварийные состояния |
| Автоматика и сигнализация | Снижают влияние человеческого фактора и помогают контролировать работу парка |
| Обвалование или защитная зона | Помогает локализовать возможный пролив и снизить экологические риски |
| Пожаротушение и молниезащита | Повышают безопасность объекта и учитываются при проектировании парка |
| Ливневая и производственная канализация | Отводит осадки, промывочные воды и возможные проливы в предусмотренную проектом систему |
| Параметр | Зачем нужен | Какие данные потребуются |
|---|---|---|
| Полезная емкость парка | Показывает, какой реальный объем продукта можно хранить с учетом технологических ограничений | Расход, частота поставок, неснижаемый остаток, резервный запас, режим приема и выдачи |
| Количество резервуаров | Влияет на резервирование, обслуживание, разделение продуктов и надежность работы системы | Номенклатура продуктов, требуемый объем, график операций, необходимость секционирования |
| Генеральный план | Определяет расположение резервуаров, подъезды, расстояния, обслуживание и безопасность | План площадки, ограничения по территории, подъезд техники, соседние здания и коммуникации |
| Обвалование и сбор проливов | Нужно для локализации возможных утечек и защиты территории от загрязнения | Тип продукта, объем резервуаров, рельеф, ливневая канализация, требования проекта |
| Трубопроводы и арматура | Обеспечивают прием, перекачку, выдачу и отключение отдельных участков системы | Схема потоков, производительность, давление, температура, тип продукта |
| Пожарная безопасность | Снижает риски для объекта, персонала и окружающей территории | Категория объекта, тип продукта, пожарный запас воды, система тушения, доступ техники |
| Автоматизация и контроль | Позволяют отслеживать уровень, движение продукта, аварии, утечки и работу оборудования | Требования к учету, датчикам, сигнализации, диспетчеризации и интеграции с оборудованием |
Комплектация резервуарного парка подбирается под продукт хранения, технологическую схему и требования объекта. В состав системы могут входить вертикальные или горизонтальные резервуары, технологические трубопроводы, запорная арматура, насосное оборудование, площадки обслуживания, лестницы, датчики уровня и средства контроля.
Для нефтепродуктов и ГСМ дополнительно предусматривают дыхательную арматуру, антикоррозийную защиту, контроль утечек, обвалование, системы сбора проливов, молниезащиту, пожаротушение и оборудование для учета приема и выдачи продукта. Для воды, реагентов и технических жидкостей комплектация зависит от состава среды, температуры, плотности и требований к материалу резервуаров.
Перед расчетом важно согласовать количество резервуаров, общий и полезный объем, схему наполнения и выдачи, расположение патрубков, тип насосов, требования к автоматике, условия монтажа и доступ для обслуживания. Это позволяет собрать парк как единую систему, а не как набор отдельных емкостей.
